ASME B16.9, B16.28

Long and Short Radius Elbows Long and Short Radius Returns Straight Tees and Caps Concentric & Eccentric Reducers

Wrought Steel Buttwelding Fittings (ASME)
Reducing Tees and Concentric & Eccentric Reducers

ASME B16.9

ASME B16.9	*CANGZHOU RITIA PIPE-FITTINGS MANUFACTURE CO.,LTD Standards

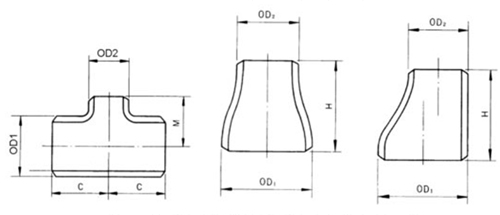

Nominal	Outside Diameter at Bevel				Center-to-End				End-to-End
Pipe Size	OD1		OD2		C		M		H
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM	IN	MM
¾×½	1.05	26.7	0.84	21.3	1.12	29	1.12	29	1.5	38
1×¾	1.32	33.4	1.05	26.7	1.5	38	1.5	38	2	51
1×½	1.32	33.4	0.84	21.3	1.5	38	1.5	38	2	51
1¼×1	1.66	42.2	1.32	33.4	1.88	48	1.88	48	2	51
1¼×¾	1.66	42.2	1.05	26.7	1.88	48	1.88	48	2	51
1¼×½	1.66	42.2	0.84	21.3	1.88	48	1.88	48	2	51
1 ½×1¼	1.9	48.3	1.66	42.2	2.25	57	2.25	57	2.5	64
1 ½×1	1.9	48.3	1.32	33.4	2.25	57	2.25	57	2.5	64
1 ½×¾	1.9	48.3	1.05	26.7	2.25	57	2.25	57	2.5	64
1 ½×½	1.9	48.3	0.84	21.3	2.25	57	2.25	57	2.5	64
2×1½	2.38	60.3	1.9	48.3	2.5	64	2.38	60	3	76
2×1¼	2.38	60.3	1.66	42.2	2.5	64	2.25	57	3	76
2×1	2.38	60.3	1.32	33.4	2.5	64	2	51	3	76
2×¾	2.38	60.3	1.05	26.7	2.5	64	1.75	44	3	76
2×½	2.38	60.3	0.84	21.3	2.5	64	*	*	3	76
2 ½×2	2.88	73	2.38	60.3	3	76	2.75	70	3.5	89
2 ½×1½	2.88	73	1.9	48.3	3	76	2.62	67	3.5	89
2 ½×1¼	2.88	73	1.66	42.2	3	76	2.5	64	3.5	89
2 ½×1	2.88	73	1.32	33.4	3	76	2.25	57	3.5	89
2 ½×¾	2.88	73	1.05	26.7	3	76	*	*	3.5	89
2 ½×½	2.88	73	0.84	21.3	3	76	*	*	3.5	89
3×2½	3.5	88.9	2.88	73	3.38	86	3.25	83	3.5	89
3×2	3.5	88.9	2.38	60.3	3.38	86	3	76	3.5	89
3×1½	3.5	88.9	1.9	48.3	3.38	86	2.88	73	3.5	89
3×1¼	3.5	88.9	1.66	42.2	3.38	86	2.75	70	3.5	89
3×1	3.5	88.9	1.32	33.4	3.38	86	*	*	3.5	89
3×¾	3.5	88.9	1.05	26.7	3.38	86	*	*	3.5	89
3×½	3.5	88.9	0.84	21.3	3.38	86	*	*	3.5	89
3 ½×3	4	101.6	3.5	88.9	3.75	95	3.62	92	4	102
3 ½×2½	4	101.6	2.88	73	3.75	95	3.5	89	4	102
3 ½×2	4	101.6	2.38	60.3	3.75	95	3.25	83	4	102
3 ½×1½	4	101.6	1.9	48.3	3.75	95	3.12	79	4	102
3 ½×1¼	4	101.6	1.66	42.2	3.75	95	*	*	4	102
4×3½	4.5	114.3	4	101.6	4.12	105	4	102	4	102
4×3	4.5	114.3	3.5	88.9	4.12	105	3.88	98	4	102
4×2½	4.5	114.3	2.88	73	4.12	105	3.75	95	4	102
4×2	4.5	114.3	2.38	60.3	4.12	105	3.5	89	4	102
4×1½	4.5	114.3	1.9	48.3	4.12	105	3.38	86	4	102
4×1¼	4.5	114.3	1.66	42.2	4.12	105	*	*	4	102
4×1	4.5	114.3	1.32	33.4	4.12	105	*	*	4	102
5×4	5.56	141.3	4.5	114.3	4.88	124	4.62	117	5	127
5×3½	5.56	141.3	4	101.6	4.88	124	4.5	114	5	127
5×3	5.56	141.3	3.5	88.9	4.88	124	4.38	111	5	127
5×2½	5.56	141.3	2.88	73	4.88	124	4.25	108	5	127
5×2	5.56	141.3	2.38	60.3	4.88	124	4.12	105	5	127
5×1½	5.56	141.3	1.9	48.3	4.88	124	*	*	5	127
5×1¼	5.56	141.3	1.66	42.2	4.88	124	*	*	5	127
6×5	6.62	168.3	5.56	141.3	5.62	143	5.38	137	5.5	140
6×4	6.62	168.3	4.5	114.3	5.62	143	5.12	130	5.5	140
6×3½	6.62	168.3	4	101.6	5.62	143	5	127	5.5	140
6×3	6.62	168.3	3.5	88.9	5.62	143	4.88	124	5.5	140
6×2½	6.62	168.3	2.88	73	5.62	143	4.75	121	5.5	140
6×2	6.62	168.3	2.38	60.3	5.62	143	*	*	5.5	140
8×6	8.62	219.1	6.62	168.3	7	178	6.62	168	6	152
8×5	8.62	219.1	5.56	141.3	7	178	6.38	162	6	152
8×4	8.62	219.1	4.5	114.3	7	178	6.12	156	6	152
8×3½	8.62	219.1	4	101.6	7	178	6	152	6	152
8×3	8.62	219.1	3.5	88.9	7	178	*	*	6	152
10×8	10.75	273	8.62	219.1	8.5	216	8	203	7	178
10×6	10.75	273	6.62	168.3	8.5	216	7.62	194	7	178
10×5	10.75	273	5.56	141.3	8.5	216	7.5	191	7	178
10×4	10.75	273	4.5	114.3	8.5	216	7.25	184	7	178
10×3	10.75	273	3.5	88.9	8.5	216	*	*	7	178
12×10	12.75	323.8	10.75	273	10	254	9.5	241	8	203
12×8	12.75	323.8	8.62	219.1	10	254	9	229	8	203
12×6	12.75	323.8	6.62	168.3	10	254	8.62	219	8	203
12×5	12.75	323.8	5.56	141.3	10	254	8.5	216	8	203
12×4	12.75	323.8	4.5	114.3	10	254	*	*	8	203
14×12	14	355.6	12.75	323.8	11	279	10.62	270	13	330
14×10	14	355.6	10.75	273	11	279	10.12	257	13	330
14×8	14	355.6	8.62	219.1	11	279	9.75	248	13	330
14×6	14	355.6	6.62	168.3	11	279	9.38	238	13	330
14×5	14	355.6	5.56	141.3	11	279	*	*	13	330
16×14	16	406.4	14	355.6	12	305	12	305	14	356
16×12	16	406.4	12.75	323.8	12	305	11.62	295	14	356
16×10	16	406.4	10.75	273	12	305	11.12	283	14	356
16×8	16	406.4	8.62	219.1	12	305	10.75	273	14	356
16×6	16	406.4	6.62	168.3	12	305	10.38	264	14	356
18×16	18	457	16	406.4	13.5	343	13	330	15	381
18×14	18	457	14	355.6	13.5	343	13	330	15	381
18×12	18	457	12.75	323.8	13.5	343	12.62	321	15	381
18×10	18	457	10.75	273	13.5	343	12.12	308	15	381
18×8	18	457	8.62	219.1	13.5	343	11.75	298	15	381
20×18	20	508	18	457.2	15	381	14.5	368	20	508
20×16	20	508	16	406.4	15	381	14	356	20	508
20×14	20	508	14	355.6	15	381	14	356	20	508
20×12	20	508	12.75	323.8	15	381	13.62	346	20	508
20×10	20	508	10.75	273	15	381	13.12	333	20	508
20×8	20	508	8.62	219.1	15	381	12.75	324	20	508
22×20	22	559	20	508	16.5	419	16	406	20	508
22×18	22	559	18	457.2	16.5	419	15.5	394	20	508
22×16	22	559	16	406.4	16.5	419	15	381	20	508
22×14	22	559	14	355.6	16.5	419	15	381	20	508
22×12	22	559	12.75	323.8	16.5	419	14.62	371	20	508
22×10	22	559	10.75	273	16.5	419	14.12	359	20	508
24×22	24	610	22	558.8	17	432	17	432	20	508
24×20	24	610	20	508	17	432	17	432	20	508
24×18	24	610	18	457.2	17	432	16.5	419	20	508
24×16	24	610	16	406.4	17	432	16	406	20	508
24×14	24	610	14	355.6	17	432	16	406	20	508
24×12	24	610	12.75	323.8	17	432	15.62	397	20	508
24×10	24	610	10.75	273	17	432	15.12	384	20	508
26×24	26	660	24	609.6	19.5	495	19	483	24	610
26×22	26	660	22	558.8	19.5	495	18.5	470	24	610
26×20	26	660	20	508	19.5	495	18	457	24	610
26×18	26	660	18	457.2	19.5	495	17.5	444	24	610
26×16	26	660	16	406.4	19.5	495	17	432	24	610
26×14	26	660	14	355.6	19.5	495	17	432	24	610
26×12	26	660	12.75	323.8	19.5	495	16.62	422	24	610
28×26	28	711	26	660.4	20.5	521	20.5	521	24	610
28×24	28	711	24	609.6	20.5	521	20	508	24	610
28×22	28	711	22	558.8	20.5	521	19.5	495	24	610
28×20	28	711	20	508	20.5	521	19	483	24	610
28×18	28	711	18	457.2	20.5	521	18.5	470	24	610
28×16	28	711	16	406.4	20.5	521	18	457	24	610
28×14	28	711	14	355.6	20.5	521	18	457	24	610
28×12	28	711	12.75	323.8	20.5	521	17.62	448	24	610
30×28	30	762	28	711.2	22	559	21.5	546	24	610
30×26	30	762	26	660.4	22	559	21.5	546	24	610
30×24	30	762	24	609.6	22	559	21	533	24	610
30×22	30	762	22	558.8		559	20.5	521	24	610
30×20	30	762	20	508	22	559	20	508	24	610
30×18	30	762	18	457.2	22	559	19.5	495	24	610
30×16	30	762	16	406.4	22	559	19	483	24	610
30×14	30	762	14	355.6	22	559	19	483	24	610
30×12	30	762	12.75	323.8	22	559	18.62	473	24	610
30×10	30	762	10.75	273	22	559	18.12	460	24	610
32×30	32	813	30	762	23.5	597	23	584	24	610
32×28	32	813	28	711.2	23.5	597	22.5	572	24	610
32×26	32	813	26	660.4	23.5	597	22.5	572	24	610
32×24	32	813	24	609.6	23.5	597	22	559	24	610
32×22	32	813	22	558.8	23.5	597	21.5	546	24	610
32×20	32	813	20	508	23.5	597	21	533	24	610
32×18	32	813	18	457.2	23.5	597	20.5	521	24	610
32×16	32	813	16	406.4	23.5	597	20	508	24	610
32×14	32	813	14	355.6	23.5	597	20	508	24	610
34×32	34	864	32	812.8	25	635	24.5	622	24	610
34×30	34	864	30	762	25	635	24	610	24	610
34×28	34	864	28	711.2	25	635	23.5	597	24	610
34×26	34	864	26	660.4	25	635	23.5	597	24	610
34×24	34	864	24	609.6	25	635	23	584	24	610
34×22	34	864	22	558.8	25	635	22.5	572	24	610
34×20	34	864	20	508	25	635	22	559	24	610
34×18	34	864	18	457.2	25	635	21.5	546	24	610
34×16	34	864	16	406.4	25	635	21	533	24	610
36×34	36	914	34	863.6	26.5	673	26	660	24	610
36×32	36	914	32	812.8	26.5	673	25.5	648	24	610
36×30	36	914	30	762	26.5	673	25	635	24	610
36×28	36	914	28	711.2	26.5	673	24.5	622	24	610
36×26	36	914	26	660.4	26.5	673	24.5	622	24	610
36×24	36	914	24	609.6	26.5	673	24	610	24	610
36×22	36	914	22	558.8	26.5	673	23.5	597	24	610
36×20	36	914	20	508	26.5	673	23	584	24	610
36×18	36	914	18	457.2	26.5	673	22.5	572	24	610
36×16	36	914	16	406.4	26.5	673	22	559	24	610
38×36	38	965	36	914.4	28	711	28	711	24	610
38×34	38	965	34	863.6	28	711	27.5	698	24	610
38×32	38	965	32	812.8	28	711	27	686	24	610
38×30	38	965	30	762	28	711	26.5	673	24	610
38×28	38	965	28	711.2	28	711	25.5	648	24	610
38×26	38	965	26	660.4	28	711	25.5	648	24	610
38×24	38	965	24	609.6	28	711	25	635	24	610
38×22	38	965	22	558.8	28	711	24.5	622	24	610
38×20	38	965	20	508	28	711	24	610	24	610
38×18	38	965	18	457.2	28	711	23.5	597	24	610
40×38	40	1016	38	965.2	29.5	749	29.5	749	24	610
40×36	40	1016	36	914.4	29.5	749	29	737	24	610
40×34	40	1016	34	863.6	29.5	749	28.5	724	24	610
40×32	40	1016	32	812.8	29.5	749	28	711	24	610
40×30	40	1016	30	762	29.5	749	27.5	698	24	610
40×28	40	1016	28	711.2	29.5	749	26.5	673	24	610
40×26	40	1016	26	660.4	29.5	749	26.5	673	24	610
40×24	40	1016	24	609.6	29.5	749	26	660	24	610
40×22	40	1016	22	558.8	29.5	749	25.5	648	24	610
40×20	40	1016	20	508	29.5	749	25	635	24	610
40×18	40	1016	18	457.2	29.5	749	24.5	622	24	610
42×40	42	1067	40	1016	30	762	28	711	24	610
42×38	42	1067	38	965.2	30	762	28	711	24	610
42×36	42	1067	36	914.4	30	762	28	711	24	610
42×34	42	1067	34	863.6	30	762	28	711	24	610
42×32	42	1067	32	812.8	30	762	28	711	24	610
42×30	42	1067	30	762	30	762	28	711	24	610
42×28	42	1067	28	711.2	30	762	27.5	698	24	610
42×26	42	1067	26	660.4	30	762	27.5	698	24	610
42×24	42	1067	24	609.6	30	762	26	660	24	610
42×22	42	1067	22	558.8	30	762	26	660	24	610
42×20	42	1067	20	508	30	762	26	660	24	610
42×18	42	1067	18	457.2	30	762	25.5	648	24	610
42×16	42	1067	16	406.4	30	762	25	635	24	610
44×42	44	1118	42	1066.8	32	813	30	762	24	610
44×40	44	1118	40	1016	32	813	29.5	749	24	610
44×38	44	1118	38	965.2	32	813	29	737	24	610
44×36	44	1118	36	914.4	32	813	28.5	724	24	610
44×34	44	1118	34	863.6	32	813	28.5	724	24	610
44×32	44	1118	32	812.8	32	813	28	711	24	610
44×30	44	1118	30	762	32	813	28	711	24	610
44×28	44	1118	28	711.2	32	813	27.5	698	24	610
44×26	44	1118	26	660.4	32	813	27.5	698	24	610
44×24	44	1118	24	609.6	32	813	27.5	698	24	610
44×22	44	1118	22	558.8	32	813	27	686	24	610
44×20	44	1118	20	508	32	813	27	686	24	610
46×44	46	1168	44	1117.6	33.5	851	31.5	800	28	711
46×42	46	1168	42	1066.8	33.5	851	31	787	28	711
46×40	46	1168	40	1016	33.5	851	30.5	775	28	711
46×38	46	1168	38	965.2	33.5	851	30	762	28	711
46×36	46	1168	36	914.4	33.5	851	30	762	28	711
46×34	46	1168	34	863.6	33.5	851	29.5	749	28	711
46×32	46	1168	32	812.8	33.5	851	29.5	749	28	711
46×30	46	1168	30	762	33.5	851	29	737	28	711
46×28	46	1168	28	711.2	33.5	851	29	737	28	711
46×26	46	1168	26	660.4	33.5	851	29	737	28	711
46×24	46	1168	24	609.6	33.5	851	28.5	724	28	711
46×22	46	1168	22	558.8	33.5	851	28.5	724	28	711
48×46	48	1219	46	1168.4	35	889	33	838	28	711
48×44	48	1219	44	1117.6	35	889	33	838	28	711
48×42	48	1219	42	1066.8	35	889	32	813	28	711
48×40	48	1219	40	1016	35	889	32	813	28	711
48×38	48	1219	38	965.2	35	889	32	813	28	711
48×36	48	1219	36	914.4	35	889	31	787	28	711
48×34	48	1219	34	863.6	35	889	31	787	28	711
48×32	48	1219	32	812.8	35	889	31	787	28	711
48×30	48	1219	30	762	35	889	30	762	28	711
48×28	48	1219	28	711.2	35	889	30	762	28	711
48×26	48	1219	26	660.4	35	889	30	762	28	711
48×24	48	1219	24	609.6	35	889	29	737	28	711
48×22	48	1219	22	558.8	35	889	29	737	28	711
